Anatomischer Realismus ist zum Greifen nah

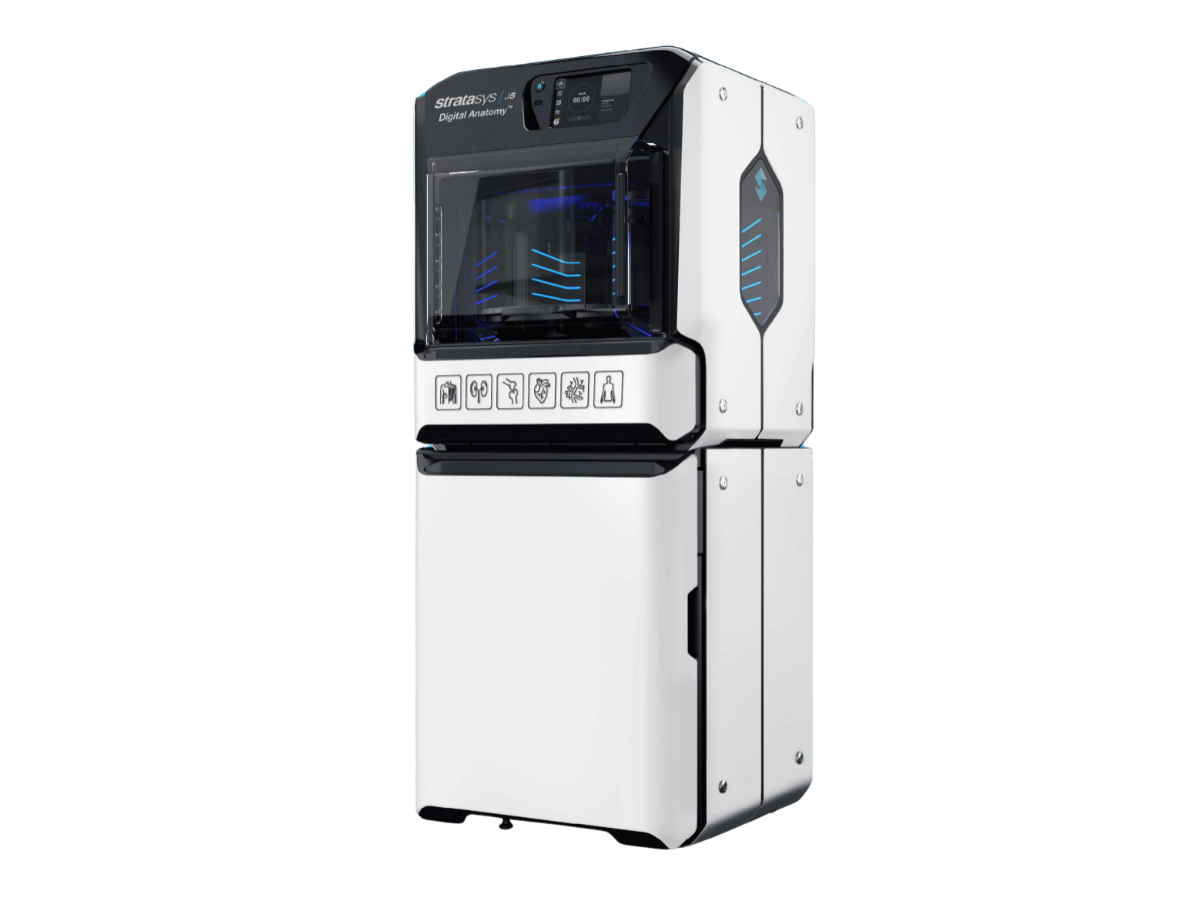

Der J5 Digital Anatomy™ 3D-Drucker ermöglicht die Herstellung biomechanisch genauer und äußerst realistischer anatomischer Modelle. Erstellen Sie präzise, patientenspezifische Modelle, um die chirurgische Vorbereitung zu verbessern, die Behandlungsergebnisse zu steigern und die Produktentwicklung zu beschleunigen.
Ahmet Destan
Sales Head Metal / Account Manager
Der J5 Digital Anatomy™ 3D-Drucker ermöglicht mit seinen einzigartigen Materialien und Algorithmen die Konstruktion biomechanisch korrekter und praktischer anatomischer Modelle. Diese Plattform mit mehreren Farben und Materialien erstellt Modelle, die nicht nur realistisch aussehen, sondern auch das Gefühl und die Reaktionsfähigkeit der menschlichen Anatomie genau nachbilden.
Die Modelle stehen bereit, wenn Sie sie brauchen, da die Software das Verfahren rationalisiert, Ihre Pathologien zur Regulierung der Materialzusammensetzung/Mikrostrukturen anpasst und eine Fernverwaltung ermöglicht. Erstellen Sie unvergleichlich realistische und kosteneffiziente Bildungsressourcen, verbessern Sie die Produktentwicklung und sparen Sie Zeit bei der Markteinführung. Der J5 Digital Anatomy™ verwendet biokompatible und sterilisierbare Materialien und ist daher sicher in der Anwendung.
Der J5 Digital Anatomy™ 3D-Drucker eignet sich perfekt für die Verbesserung der chirurgischen Planung und Ausbildung in MVZ und akademischen medizinischen Zentren sowie zur Beschleunigung von Innovationen für Medizintechnikunternehmen. Der Drucker senkt Kosten und Umweltrisiken, indem er den Bedarf an Kadavern und Tierversuchen verringert.
Technische Daten:
Maximale Teilegröße: Bis zu 140 x 200 x 190 mm
Drucktischgröße: 1.174 cm²
Schichtdicke: Horizontale Aufbauschichten bis zu 18 Mikrometer
Vorteile
Erweiterte lebensechte Multimaterial- und Multicolor-Fähigkeiten
Der Stratasys® J5 Digital Anatomy™ verwendet spezifische Materialien und Farben mit konsistenter Wiederholbarkeit, um verschiedene Organe und Gewebetypen mit lebensechten Farben zu simulieren. Er kann komplizierte Muster und Qualitäten erzeugen, die unter anderem poröse Knochenstrukturen, fibrotisches Gewebe, extrem komplizierte Gefäßsysteme und Bänder nachbilden und bietet ein präzises Feedback bei der Durchführung von Verfahren wie Schneiden, Bohren, Gewindeschneiden, Aufbohren, Sägen, Nähen, Einsetzen von Schrauben, Anbringen von Platten, Einsetzen von Führungsdrähten und Kathetern, Ventilen, Transplantaten, Verschlussvorrichtungen und vielem mehr.
Herstellung von Bauteilen mit röntgenopaken Eigenschaften
Der J5 Digital Anatomy™ 3D-Drucker kann anatomische Modelle herstellen, die mit medizinischen Bildgebungsverfahren wie Röntgenstrahlen und CT-Scans betrachtet werden können. Diese Modelle bilden die Eigenschaften echten menschlichen Gewebes genau nach. Das RadioMatrix™-Material ermöglicht die Erstellung radiorealistischer Modelle mit einstellbaren Röntgenopazitätseigenschaften. Mit diesem Material können die Benutzer Modelle mit Strahlenundurchlässigkeitswerten von -30 bis 1000 Hounsfield Einheiten (HE) drucken.
Durch die Anpassung der HE-Werte können die Benutzer präzise Kontraststufen erhalten, die verschiedene anatomische Regionen angemessen darstellen. Ein Beispiel:
- Weiches Gewebe hat oft HE-Werte nahe Null.
- Fettgewebe weist negative HE-Werte auf.
- Knochen weisen höhere positive HE-Werte auf.
- Luftgefüllte Bereiche haben extrem niedrige negative HE-Wert

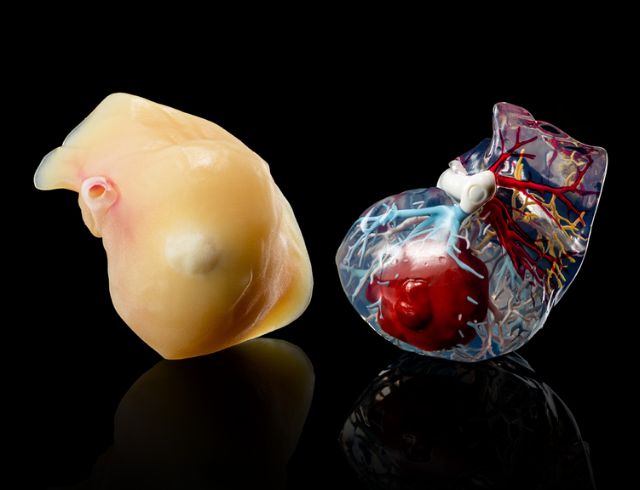

Krankheitszustandssimulationen
Der Drucker kann Modelle erstellen, die ein breites Spektrum von Krankheiten korrekt abbilden. Dies umfasst sowohl häufige als auch ungewöhnliche Erkrankungen, sodass Mediziner praktische Erfahrungen mit Erkrankungen sammeln können, die sie in ihrer klinischen Praxis nicht häufig sehen. Die Benutzer können Modelle entwerfen, die verschiedene Stadien einer Krankheit darstellen, vom frühen Beginn bis zu schweren Stadien. Dies ist besonders nützlich für die Bewertung der Krankheitsentwicklung und die Entwicklung geeigneter Therapien in verschiedenen Stadien. Der Drucker kann auch Defekte in vielen Gewebetypen modellieren, z. B. in Weichteilen, Knochen und Gefäßstrukturen. Er kann zum Beispiel Modelle von Organkrebs, Knochenanomalien und Gefäßfehlbildungen erstellen.
Hohe Druckgeschwindigkeit
Der J5 Digital Anatomy™ 3D-Drucker von Stratasys® steigert die Effizienz und Produktivität erheblich, denn er druckt 30 % schneller als frühere Modelle. Er verwendet ein radiales Koordinatensystem (Rotationsdrucksystem) anstelle eines traditionellen kartesischen Systems. Diese höhere Geschwindigkeit führt zu niedrigeren Entwicklungskosten und einer höheren Gesamteffizienz bei medizinischen Modellierungsanwendungen.
Kompakte Stellfläche
Mit seiner geringen Stellfläche passt der J5 Digital Anatomy™ problemlos in bestehende Arbeitsbereiche und ist damit eine hervorragende Lösung für eine Vielzahl von medizinischen Einrichtungen. Der Drucker hat eine große Druckfläche von 1.174 cm² und kann Teile mit einer Größe von bis zu 140 x 200 x 190 mm erstellen.

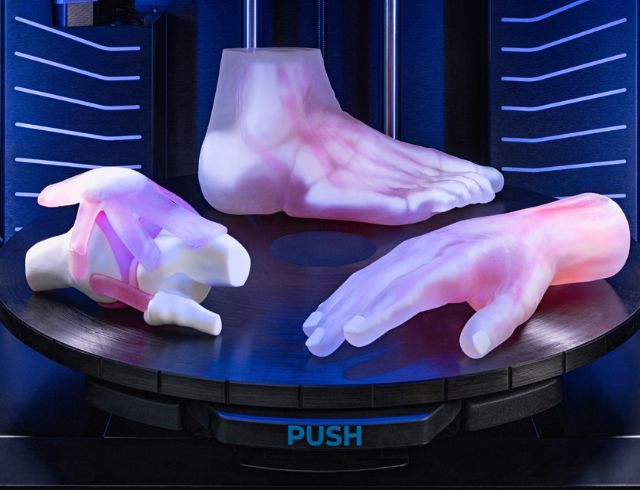

Mehrere Materialkanäle
Der Drucker verfügt über sechs unabhängige Materialkanäle, die eine Vielzahl von Materialkombinationen in einem einzigen Druckauftrag ermöglichen. Dies ermöglicht die Herstellung anspruchsvoller Multi-Material-Modelle, die eine Vielzahl anatomischer Komponenten korrekt abbilden.
Das Gerät verfügt über ein duales Kartuschensystem. Jeder der sechs Kanäle kann zwei 1,1-Kilogramm-Patronen aufnehmen. Das duale Patronensystem ermöglicht längere Druckläufe ohne Unterbrechung und unterstützt Hot-Switching, d. h. der Benutzer kann leere Patronen bei laufendem Drucker austauschen.
Zertifiziertes System
Der J5 Digital Anatomy™ 3D-Drucker von Stratasys® hat die 510k-Zulassung für den Einsatz in der klinischen Diagnostik in Verbindung mit führender Segmentierungssoftware erhalten. Der Drucker und seine Materialien haben die Biokompatibilitätszertifizierung erhalten und erfüllen die ISO 10993-1:2018-Normen für den begrenzten Kontakt mit Gewebe und Knochen sowie den dauerhaften Kontakt mit intakter Haut. Darüber hinaus entspricht er der ISO 18562-1:2017 für Atemgaswege in Gesundheitsanwendungen. Das System unterstützt verschiedene Sterilisationsmethoden, darunter Dampf, Gamma und EtO für bestimmte Materialien wie MED610™ und MED615RGD™, während die Dampfsterilisation für Biocompatible Digital ABS Plus und die Rigid Transparent Familie zugelassen ist. Wichtig ist, dass sowohl die Material- als auch die Hardware-Produktionsstätten nach ISO 13485 zertifiziert sind, was hohe Qualitätsstandards bei der Herstellung von Medizinprodukten gewährleistet.
Leistungsstarke Software mit einer umfangreichen Voreinstellungsbibliothek
Der J5 Digital Anatomy™ 3D-Drucker von Stratasys® arbeitet mit der GrabCAD Print™ Digital Anatomy™ Software für intuitive Modellerstellung und -anpassung. Mit über 300 zugelassenen Anatomie-Voreinstellungen bietet der Drucker den Anwendern eine breite Palette an gebrauchsfertigen Optionen für die Erstellung genauer anatomischer Modelle. Diese Voreinstellungen decken ein breites Spektrum an menschlichen Teilen, Organen und Geweben ab und ermöglichen es, Modelle schnell und effizient zu erstellen, ohne dass umfangreiche manuelle Anpassungen erforderlich sind.
Möchten Sie wissen, ob diese Lösung Ihren Anforderungen entspricht?
Rufen Sie uns an oder schreiben Sie uns eine E-Mail und wir helfen Ihnen gerne weiter.
Ahmet Destan
Sales Head Metal / Account Manager
Anwendungen
Für die Herstellung medizinischer Geräte
Der J5 Digital Anatomy™ Drucker ermöglicht die Entwicklung ultra-realistischer anatomischer Modelle mit präzisen biomechanischen Eigenschaften. Dies ermöglicht es Designern und Ingenieuren, medizinische Geräte und Produkte unter Bedingungen zu testen, die der menschlichen Anatomie sehr ähnlich sind. Die Verwendung derselben 3D-gedruckten anatomischen Modelle in verschiedenen Tests ermöglicht es den Forschern, störende Variablen zu vermeiden, die durch biologische Unterschiede bei Leichen oder Tierexemplaren verursacht werden.
Darüber hinaus können die anatomischen Modelle, die aus mehreren Materialien und in mehreren Farben hergestellt werden können, ein wirksames Verkaufsinstrument sein, das es den Medizintechnikunternehmen ermöglicht, ihre Produkte im Umfeld realistischer anatomischer Strukturen zu präsentieren. Diese visuelle und taktile Darstellung ist besonders nützlich, um zu zeigen, wie ein Gerät mit verschiedenen Krankheitszuständen oder anatomischen Merkmalen interagiert.
Für MVZ
Der J5 Digital Anatomy™ kann äußerst realistische, auf den jeweiligen Patienten zugeschnittene Modelle erstellen, sodass Chirurgen komplexe Operationen in einer sicheren Umgebung planen und durchführen können. Diese Kapazität reduziert chirurgische Probleme, OP-Zeiten und Krankenhausaufenthalte, da die Chirurgen ihre Fähigkeiten üben können, bevor sie tatsächliche Operationen am Patienten durchführen.
Anatomische Modelle können auch die Kommunikation zwischen Ärzten und Patienten verbessern. Die Patienten können ihre Behandlungsoptionen besser verstehen, wenn die Operationstechnik und die möglichen Folgen deutlich demonstriert werden.
Für medizinische Ausbildung und Forschung
Medizinstudenten und Fachleute können die Fähigkeiten des J5-Druckers nutzen, um interaktive Lehrmittel und realistische Schulungsmodelle zu erstellen. Diese Hilfsmittel unterstützen die Entwicklung chirurgischer Fähigkeiten und das Verständnis komplizierter anatomischer Strukturen, insbesondere bei seltenen Krankheiten.
Datenblatt Stratasys® J5 Digital Anatomy™
